نقش ها و مسئولیت های هماهنگ کننده BIM

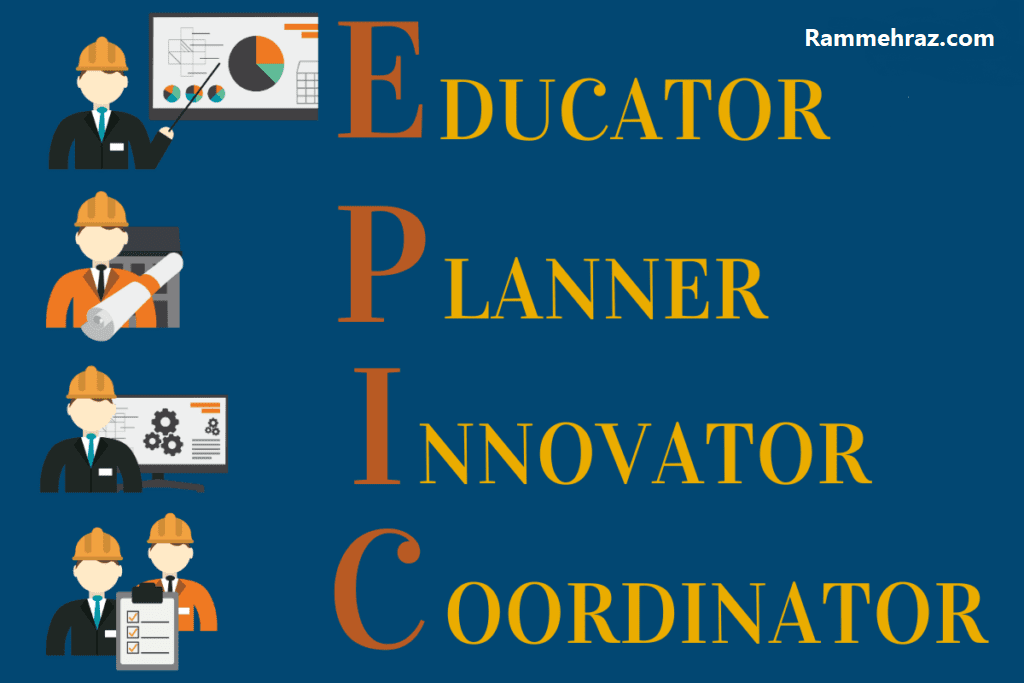

نقش های هماهنگ کننده BIM – E.P.I.C

برای ساده سازی درک موضوع ، من کار هماهنگ کننده BIM را به 4 نقش اصلی تقسیم کردم که بسته به پیشرفت پروژه و ماهیت گردش کار ، تا حدی مشخص خواهد شد. اولین حروف این نقش های هماهنگ کننده BIM به صورت اختصاری EPIC تنظیم شده اند که به راحتی به خاطر سپرده می شود.

مدرس

از آنجایی که فناوری BIM با سرعت بسیار بالایی در حال توسعه است ، همراهی با روش ها و ابزارهای جدید کار ساده ای نیست. وجود شخصی که نقش یک مربی را در پروژه به عهده بگیرد و پشتیبانی فنی دیگران باشد ، ضروری است. هماهنگ کننده BIM دقیقاً یکی از آنهاست.

وظیفه اصلی مربی این است که اطمینان حاصل کند که تیم پروژه و مدیریت در استفاده از ابزارهای مورد استفاده در پروژه یا در شرکت به درستی آموزش دیده اند.

در این مرحله ، من می خواهم تأکید کنم که لازم نیست که آنها متخصص نرم افزار مدل سازی باشند ، اگرچه دانستن حداقل یکی از آنها کمک زیادی می کند. وظیفه اصلی در این نقش ، کشف توانایی های BIM شرکت کنندگان در پروژه و سازماندهی روند آموزش و کارگاه ها به گونه ای است که دانش و پشتیبانی فنی مناسب را دریافت کنند.

نقش هماهنگ کننده BIM به عنوان یک مربی عملکردی بسیار مسئولانه است که شامل لیستی از مسئولیت ها می باشد. برخی از آنها به شرح زیر است:

• حمایت از تیم مناقصه و توضیح شرایط BIM طرف سفارش دهنده – مرحله مناقصه ،
• توضیح چگونگی اجرای BIM در پروژه برای تیم پروژه – مرحله مقدماتی ،

• هماهنگی دوره های آموزشی برای گروه پروژه:

• • تأیید سطح صلاحیت تیم پروژه
  • در صورت لزوم ارائه دوره های آموزشی بیشتر به کارمندان ،

• ایجاد مشترک مکانهای تبادل دانش در مورد ابزارها و روشهای کار با BIM در شرکت:

• • ایجاد وبینارهای اضافی با استفاده از ابزارهای استخدام شده در شرکت ،
  • ایجاد اسناد “بهترین روش” که نحوه استفاده از ابزارهای خاص را به م mostثرترین روش – مثلاً “بهترین روشها برای کار با ArchiCAD.”

• تشکیل جلسات برای تبادل تجربیات در کار با فناوری بین اعضای تیم پروژه

• پشتیبانی شخصی از طراحان در کار با مدل ها

• آموزش طراحان روش های جدید کار و اتوماسیون تکراری

برنامه ریز

برنامه ریزی ، تجزیه و تحلیل نیازها و تدوین استراتژی برای استفاده از BIM مسئولیت اصلی هماهنگ کننده BIM است. وظایف مربوط به آن عمدتا مربوط به مرحله مناقصه یا مرحله طراحی اولیه است ، جایی که برنامه اجرای BIM هنوز ایجاد نشده است. اسناد و مدارک تهیه شده ، با دانستن شرایط مناقصه ، به طور دقیق نحوه تحقق خواسته های مشتری را شرح می دهد. یکی از این اسناد برنامه اجرای BEP – BIM است.

در اینجا نقش هماهنگ کننده BIM برای تنظیم استراتژی و یافتن بهترین راه حل هایی که مزاحم کار طراحان نشوند و اسناد و مدارک مورد نیاز طرف سفارش دهنده را فراهم کنند ، اولین نقش سازنده BIM را ایفا می کند.

در زیر ، من وظایف هماهنگ کننده BIM را تشخیص دادم ، جایی که نقش PLANNER به ویژه مشهود است ، این موارد به شرح زیر است:

• برنامه ریزی پیشنهادی که جاه طلبی BIM مشتری (EIR) با یک تیم مناقصه را برآورده کند
• ایجاد استانداردهای داخلی BIM که در دفتر / سازمان مورد استفاده قرار می گیرند:
  • استانداردهای استفاده از ابزارهای مدل سازی ،
  • استانداردهای ایجاد کتابخانه های شی
  • استانداردهای تبادل داده های دفتر.
• ایجاد یک برنامه اجرای BIM برای یک پروژه – ایجاد BEP
• روش های برنامه ریزی:
  • مربوط به عملکرد برنامه های هماهنگی ،
  • برای انجام بررسی های صنعتی و چند رشته ای ،
  • برای انجام جلسات هماهنگی

نوآور

اگرچه صنعت ساخت و ساز هنوز یکی از کمترین فناوری های نوآورانه است ، اما حوزه مربوط به کاربرد مدل سازی اطلاعات ساختمان از این قاعده مستثنی است. من تغییرات مداوم در BIM را از نزدیک مشاهده کرده ام و می دانم که سرعت آن در حال توسعه است. روش های جدید گردش کار و رویکردهای جدید برای مدل سازی ، هماهنگی و مدیریت ابزارهای اطلاعات مدل شده در حال ظهور است.

وقتی روی یک پروژه کار می کنید ، همیشه وقت ندارید که همه چیز را “درک” کنید. و در اینجا ، هماهنگ کننده BIM به کمک می آید. آنها یکی از اصلی ترین کاتالیزورهای نوآوری در پروژه هستند. آنها با آگاهی از آخرین تحولات ، می توانند استراتژی اجرای BIM را به گونه ای تنظیم کنند که از فناوری موجود به نحو احسن استفاده کنند. نوآوری ها ممکن است تیم های پروژه را در کار خود پشتیبانی کنند ، روند طراحی را تسریع می کنند یا ارزش کاملاً جدیدی اضافه می کنند.

وظایف BIM هماهنگ کننده به عنوان یک پیش درآمد فناوری در یک شرکت ممکن است شامل موارد زیر باشد:

• انتخاب و اجرای راه حل ها برای خودکار کردن کارهای تکراری:
  • با استفاده از ابزارهایی مانند Dynamo و Grasshopper
  • پلاگین های جدید برای برنامه های موجود ، به عنوان مثال ابزارهای RVT برای صادرات خودکار پرونده های IFC به صورت خودکار
  • با استفاده از فناوری اتوماسیون پردازش ربات – ՀՀԿ

• شرکت در کنفرانس ها و رویدادهای صنعت برای اهداف آموزشی و آشنایی با آخرین پیشرفت های صنعت ،

• آزمایش راه حل ها / روش ها / مفاهیم جدید در پروژه های آزمایشی:
  • طراحی بدون نقاشی ،
  • با استفاده از VDC ، ICE ، آخرین برنامه ریز ،

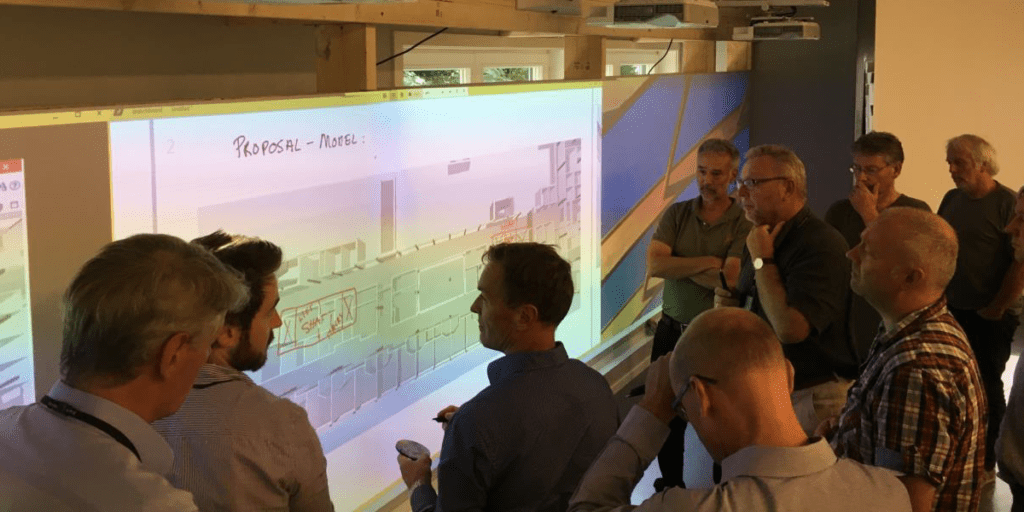

  • استفاده از Huddle Walls برای نیازهای پروژه

• استفاده از مدل ها برای اهداف کاملا جدید:
  • تجسم یک پروژه با واقعیت مجازی یا افزوده ،
  • ارائه پروژه به عنوان یک بازی رایانه ای.

هماهنگ کننده

از میان هر چهار مورد ، این نقش مهمترین است و نام موقعیت نیز از این نقش ناشی می شود. وظایف هماهنگی ممکن است شامل بسیاری از وظایف باشد که اغلب به نوع پروژه شما بستگی دارد. معمول ترین آنها بررسی هندسه مدل ، جستجوی تصادف و گزارش به اعضای تیم مربوطه است.

با این حال ، این تنها بخش کوچکی از تصویر کلی است. هماهنگ کننده BIM همچنین مسئولیت موارد زیر را بر عهده می گیرد:

• تخصیص برخورد هندسی کشف شده به افراد مناسب مسئول یک مدل داده شده ،

• گروه بندی و نامگذاری منطقی برخوردها برای شناسایی آسان تر ،

• گزارشات برخورد با اعضای تیم مربوطه را مشاهده کنید ،

• گزارشات تصادف را به روز کنید و آنها را برای مدیریت پروژه ارسال کنید ،

• ایجاد یک شبیه سازی 4D از گردش کار در سایت ،

• تأیید صحت اطلاعات وارد شده در مدل ،

• تأیید اینکه آیا تمام داده های صادر شده از مدل کامل و دقیق هستند ،

• اطمینان حاصل کنید که پارامترهای مدل با BEP مطابقت دارند ،

• پیکربندی اولیه مدل های سه بعدی در برنامه های مدل سازی (Revit ، Tekla ، ArchiCAD ، Allplan و غیره) ،

• پیکربندی مدل ها برای همه رشته ها برای اطمینان از استفاده صحیح از سیستم مختصات و مطابقت مدل ها ،

• ایجاد و تنظیم الگوهای طراحی در ابزارهای مدل سازی ،

• ایجاد راه حل برای بهبود گردش کار با مدل ها ،

• ایجاد خانواده عناصر یا کتابخانه عناصر داخلی در داخل پروژه ،

• شرکت در جلسات افتتاحیه برای اطمینان از اینکه همه فرایند BIM را درک می کنند ،

• شرکت در جلسات با مشتریان و دیگران به عنوان “متخصص BIM” در سازمان ،

• ایجاد یک برنامه برای جلسات هماهنگی منظم ،
• انتقال مدل ها به نسخه های جدید نرم افزار (قبلاً با کل گروه پروژه توافق شده بود)
  • تأیید انطباق ،
  • بررسی اینکه آیا داده ای در حین انتقال حذف شده است.
